Flagowy interrogator DAS firmy Sintela. 2000 km pełnego pokrycia z jednego urządzenia, czułość detekcji odkształceń na poziomie 1.5 pico-strain — wystarczająco aby usłyszeć szept w odległości kilometra od światłowodu.

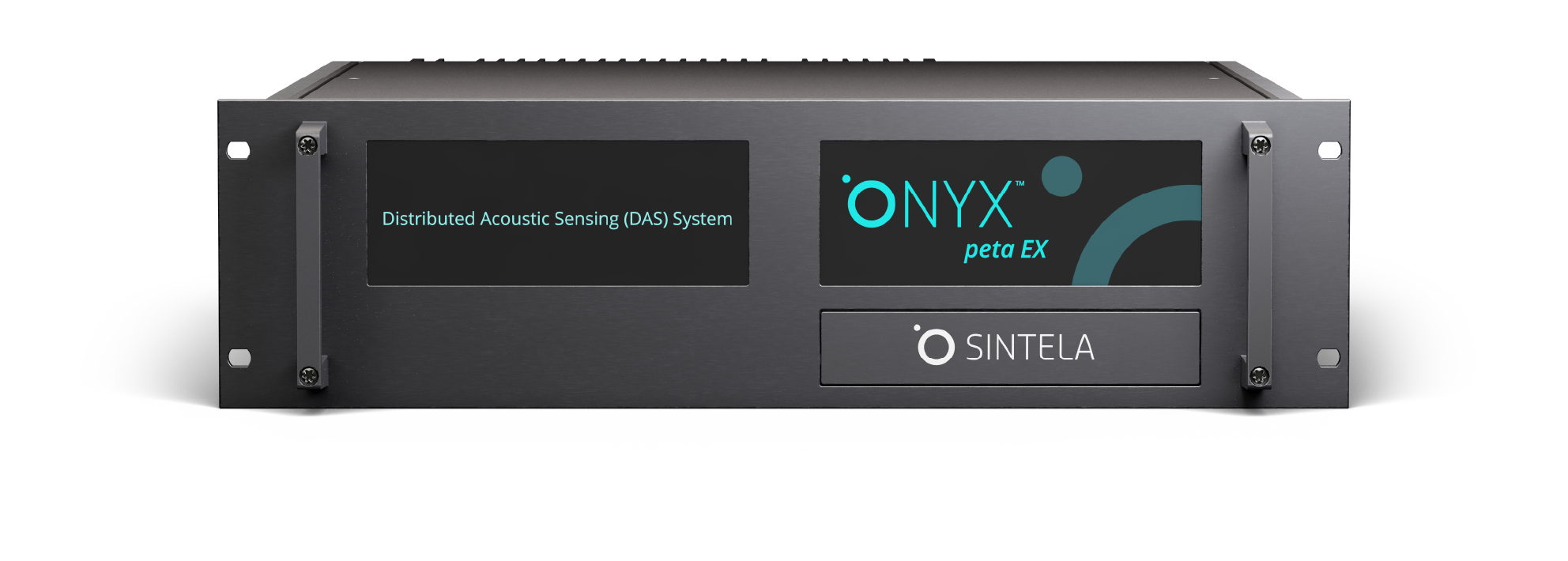

Sintela ONYX peta to flagowy interrogator DAS brytyjskiej firmy Sintela. Ponad 55 000 km światłowodu monitorowanego przez ONYX w 70 krajach świata - od pól naftowych po granice państwowe i sieci kolejowe.
Sintela bazuje na w pełni koherentnym przesunięciu fazowym DAS — kluczowa różnica względem klasycznych systemów bazujących na intensywności: pomiar dostarcza kwantytatywne dane o akustyce i odkształceniu, dzięki czemu algorytmy AI klasyfikacji zdarzeń osiągają minimalną liczbę fałszywych alarmów.
Cała architektura jest "software-defined" — parametry akwizycji (szerokość impulsu, długość pomiaru, częstotliwość próbkowania) konfiguruje się z poziomu interfejsu web, bez ingerencji w hardware.
Kwantytatywne pomiary fazy światła pozwalają na precyzyjną klasyfikację zdarzeń przez algorytmy AI - DAS nowej generacji.
Czułość pozwalająca wykryć odkształcenie na poziomie pojedynczych pikometrów.
Dwa kanały światłowodu = możliwość redundancji (cut-resilience) lub równoległego monitoringu dwóch tras.
Pełny interfejs webowy w przeglądarce. Konfiguracja parametrów akwizycji bez restartu, bez wymiany hardware.
Bezpieczny dla oczu - certyfikat Class 1 pozwala na pracę bez specjalnych warunków, w pomieszczeniach z personelem.
Potwierdzone case studies: 12 miesięcy pracy bez fałszywego alarmu w realnych instalacjach perymetrycznych.
ONYX peta wysyła w światłowód tysiące impulsów laserowych na sekundę i analizuje fazę światła rozproszonego wstecznie (rozpraszanie Rayleigha). Każde drgnięcie gruntu w pobliżu kabla zmienia tę fazę w sposób mierzalny i liniowy.
Wynik pracy urządzenia to „waterfall" — żywa mapa akustyczna całej trasy, na której algorytmy AI rozpoznają sygnatury zdarzeń i podnoszą alarm z dokładną lokalizacją.
Ta sama platforma software'owa i to samo AI — różnice dotyczą zasięgu, czułości i formatu. Migracja między modelami nie wymaga zmiany integracji.
| Parametr | ONYX nano | ONYX petaTA STRONA | ONYX peta EX |
|---|---|---|---|
| Maksymalny zasięg | 20 km | 130 km | 200 km |
| Kanały fiber | 1–2 | 2 | 1 |
| Rozdzielczość przestrzenna | 3 m | <1 m | <1 m |
| Czułość | -65 dB | -81 dB | -81 dB |
| Zakres dynamiczny | 133 dB | 155 dB | 155 dB |
| Obudowa · waga | 1U · 6 kg | 3U · 16.5 kg | 3U · 16.5 kg |
| Pobór mocy | 40 W | <110 W | <110 W |
| Idealny do | obiekty do 20 km, pilotaże | standardowe trasy i perymetry | magistrale przesyłowe, infrastruktura podwodna, granice |
Dane techniczne na podstawie oficjalnej dokumentacji producenta Sintela.
| ZASIĘG I POKRYCIE | |
| Maksymalny zasięg pomiaru | 2×65 km |
| Liczba kanałów | 1 lub 2 (single-mode, multimode) |
| Rozdzielczość przestrzenna | < 1 m |
| Rozdzielczość pomiaru odkształceń | 1.5 picostrain (1.5 × 10⁻¹² ε) |
| PARAMETRY AKUSTYCZNE | |
| Czułość detekcji | -81 dB rad/√Hz |
| Czułość @ 150 km | -61 dB rad/√Hz |
| Zakres dynamiczny | 155 dB |
| Częstotliwość próbkowania | do 20 kHz (programowalna) |
| Parametry akwizycji | Software-defined (szerokość impulsu, rozdzielczość przestrzenna, czas próbkowania) |
| PARAMETRY FIZYCZNE | |
| Form factor | 19" rack, 3U |
| Wymiary (W×D×H) | 483 × 466 × 133 mm |
| Waga | 16.5 kg |
| Pobór mocy | < 110 W (typowo 100 W) |
| Zasilanie | 100-240 V AC / DC opcjonalnie |
| ŚRODOWISKO PRACY | |
| Temperatura pracy | -5°C ÷ +50°C |
| Klasa lasera | Class 1 (bezpieczny dla oczu) |
| Certyfikacje | FCC · CE · RoHS · CIS Benchmarks |
| SOFTWARE I INTEGRACJA | |
| Interfejs użytkownika | Web UI (dowolna przeglądarka) |
| Industry Application Software | Wbudowane IAS - perymetria, rurociągi, ciągły monitoring |
| API / integracje | REST API, syslog, SNMP, integracja z VMS/SCADA |
| AI / ML | Wbudowane algorytmy klasyfikacji zdarzeń (event classifier) |
Lotniska, rafinerie, obiekty wojskowe, granice państw - długie perymetry monitorowane jednym urządzeniem.
Detekcja wycieków, prób kradzieży (TPI), nielegalnych prac ziemnych w pobliżu rurociągów przesyłowych.
Detekcja prób przekopania kabli WN/SN, zdarzeń mechanicznych na trasie kabla.
Monitoring podmorskich kabli telekomunikacyjnych i energetycznych. Detekcja kotwicy i prób sabotażu.
Train tracking, pęknięcia szyn, intruzja na linii, detekcja zagrożeń osuwisk wzdłuż kolejowej trasy światłowodu.
Pomiary sejsmiczne, monitoring złóż geotermalnych, badania struktur podziemnych metodą Vertical Seismic Profiling.
Jesteśmy autoryzowanym partnerem Sintela w Polsce. Doradzimy w doborze konfiguracji, wykonamy instalację światłowodu i kalibrację interrogatora.
